Υπαίθριο καλώδιο οπτικών ινών cOem
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TTI Fiber |
| Πιστοποίηση: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| Αριθμό μοντέλου: | Διαφημίσεις |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000 |
|---|---|
| Τιμή: | διαπραγματεύσιμα |

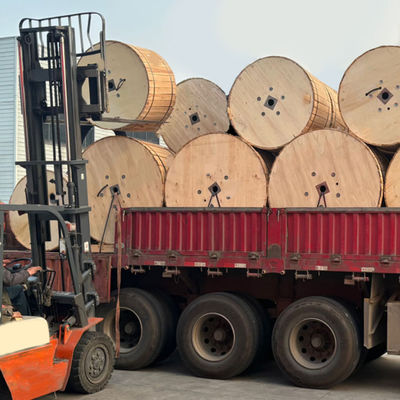

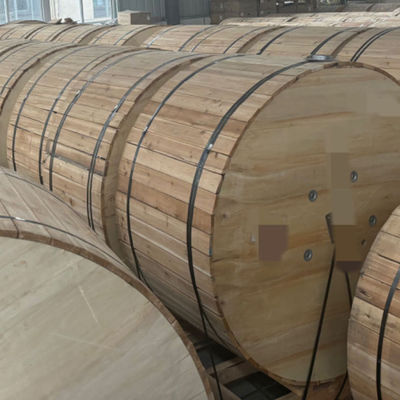

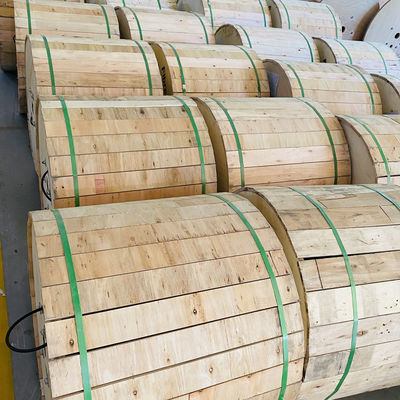

| Συσκευασία λεπτομέρειες: | Ξύλιμο τύμπανο |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/t |
| Δυνατότητα προσφοράς: | 1 χλμ/τύμπανο ή άλλα μήκη πακέτων προσαρμοσμένα |
|
Λεπτομερής ενημέρωση |
|||
| Χρώμα: | Μαύρο, συνήθως μαύρο χρώμα, μπλε ή άλλα, aqua, κίτρινο | Υλικό: | Διατίθεται κατόπιν αιτήματος του πελάτη, PVC |
|---|---|---|---|
| Τύπος ινών: | G652D, G657A2, μονή λειτουργία ή πολλαπλών λειτουργιών, G657, ίνα μονής λειτουργίας | Εφαρμογή: | FTTH, υπαίθρια, εναέρια, θωρακισμένα υπαίθρια καλώδιο οπτικών ινών, μετάδοση σήματος ήχου |
| Πιστοποίηση: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | Αριθμός αγωγών: | ≥ 10, 2, 6 |
| Τύπος: | Ομοαξονικό καλώδιο οπτικών ινών FTTH 24, Επαγγελματικά κατασκευής υποδοχής SMA οπτικών ινών, γυμνών | Όνομα προϊόντος: | καλώδιο εκτόξευσης οπτικών ινών, καλώδιο πτώσης FTTH, 2Core FTTH ενιαία λειτουργία Εσωτερική/εξωτερι |
| Αρίθμηση ινών: | 2 πυρήνας, 2/4/6/8/12 πυρήνας, 1-144 πυρήνας, 1 πυρήνες, 1/2/4 πυρήνα | Μήκος: | όπως απαιτείται, 1 χιλιόμετρα, 2 χιλιόμετρα ή άλλα απαιτεί |
| Μπουφάν: | LSZH, PVC, PE, TPU, PVC/LSZH | Θερμοκρασία λειτουργίας: | -55 ~ + 85 ° C, -20 ℃ έως 70 ℃, -40 ° C έως + 70 ° C |
| Πακέτο: | Πλαστική σακούλα, χαρτοκιβώτιο, 1 χλμ/ρολό | Θήκη: | MDPE/HDPE, Plenum, LSZH, PVC, ECT |
| Διάμετρος καλωδίου: | 0,25mm, 2,2 ± 0,07 | Μέλος δύναμης: | χάλυβα σύρμα, μεταλλικό σύρμα, FRP |
| Όνομα: | FTTH Drop Cable Outdoor Fiber Optical Cable, οπτικό Patchcord ινών | Ενισχυμένος μέλος: | FRP ή χάλυβα 0.4mm/0.45mm/0.5mm, 1 χάλυβα καλωδίου+ 2 FRP |
| Επισημαίνω: | OEM outdoor fiber optic cable,ADSS aerial fiber optic cable,self-supporting fiber optical cable |
||
Περιγραφή προϊόντων
| Ειδικότητα | Αξία |
|---|---|
| Χρώμα | Μαύρο, Συνήθως μαύρο χρώμα, μπλε ή άλλα, Aqua, κίτρινο |
| Υλικό | Διαθέσιμα κατόπιν αιτήματος του πελάτη, PVC |
| Τύπος ινών | G652D, G657A2, μονοδιάταξη ή πολυδιάταξη, G657, μονοδιάταξη ινών |
| Εφαρμογή | FTTH, Εξωτερικό, Αεροπορικό, θωρακισμένο εξωτερικό καλώδιο οπτικών ινών, Μεταφορά ήχου |
| Πιστοποίηση | ISO9001, ROHS, CE, CE και ROHS, ISO9001/CE/ROHS |
| Αριθμός οδηγών | ≥ 10, 2, 6 |
| Τύπος | Κοαξιακό, FTTH 24 πυρήνες καλώδιο οπτικών ινών, επαγγελματική κατασκευή |
| Ονομασία προϊόντος | καλώδιο εκτόξευσης με οπτική ίνα, καλώδιο πέδησης ftth, καλώδιο πέδησης FTTH 2core με ενιαίο τρόπο εσωτερικής/εξωτερικής οπτικής ινών, θωρακισμένο σύνολο καλωδίων οπτικής ινής 2 πυρήνων πεδίου για λειτουργία πεδίου, καλώδιο πέδησης οπτικής ινής 1 2 4 πυρήνων |
| Αριθμός ινών | 2 πυρήνες, 2/4/6/8/12 πυρήνες, 1-144 πυρήνες, 1 πυρήνες, 1/2/4 πυρήνες |
| Διάρκεια | όπως απαιτείται, 1KM, 2KM ή άλλα απαιτεί |
| Υλικό σακάτου | Επικαιροποιημένα είδη |
| Θερμοκρασία λειτουργίας | -55~+85°C, -20°C έως 70°C, -40°C έως +70°C |
| Πακέτο | Πλαστική σακούλα, χαρτοκιβώτιο, 1 χιλιόμετρο/βρόχο |
| Κεφαλή | MDPE/HDPE, PLENUM, LSZH, PVC, κλπ. |
| Διάμετρος καλωδίου | 0.25MM, 2.2±0.07 |
| Μέλος της δύναμης | Ατσάλινο σύρμα, μεταλλικό σύρμα, FRP |
| Ονομασία | Φύλλα οπτικής καλωδίου, οπτική κορδέλα |
| Ενισχύστε το μέλος | Χάλυβας ή ΣΦΧ 0,4 mm/0,45 mm/0,5 mm, 1 ατσάλινο σύρμα + 2 ΧΧΧ |

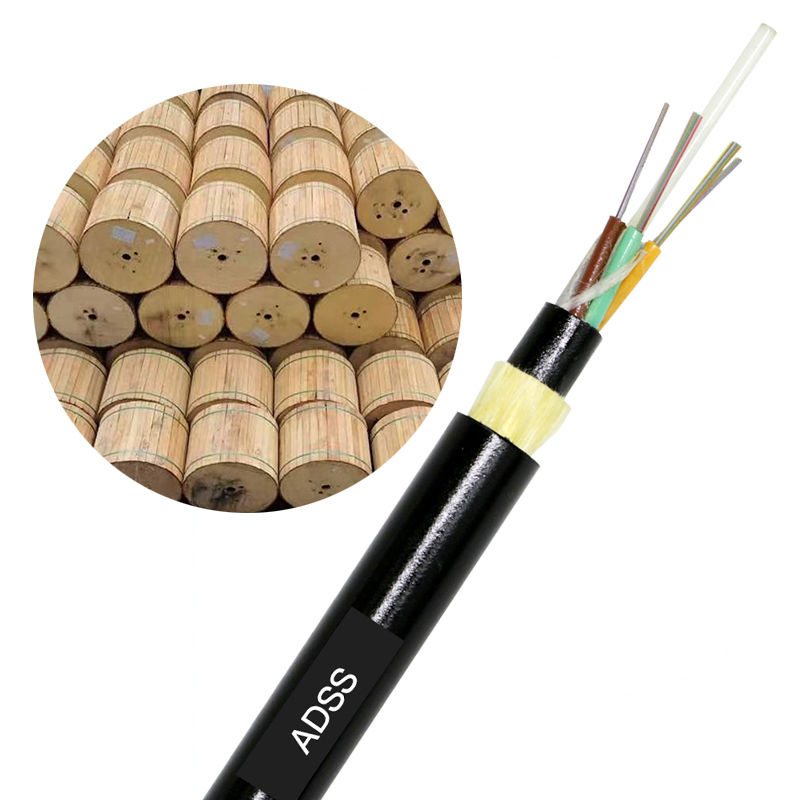

Η δομή του καλωδίου οπτικών ινών ADSS υιοθετεί χαλαρή δομή στρώσης σωλήνων με ράμματα, η ίνα 250μm τοποθετείται σε χαλαρό σωλήνα κατασκευασμένο από υλικό υψηλού συντελεστή,και ο χαλαρός σωλήνας είναι γεμάτος με αδιάβροχη ένωσηΟ χαλαρός σωλήνας (και το σχοινί πλήρωσης) περιστρέφονται γύρω από τον μη μεταλλικό κεντρικό ενισχυτικό πυρήνα (FRP) για να σχηματίσουν ένα συμπαγές πυρήνα καλωδίου,και το κενό του πυρήνα του καλωδίου γεμίζει με αλοιφή που εμποδίζει το νερόΟ πυρήνας του καλωδίου εκχυλίζεται με εσωτερική κάλυψη από πολυαιθυλένιο (PE), στη συνέχεια στρεβλώνεται με αραμίδιο για ενίσχυση και, τέλος, εκχυλίζεται με εξωτερική κάλυψη από πολυαιθυλένιο (PE) ή εξωτερική κάλυψη AT.
Ο σχεδιασμός του οπτικού καλωδίου ADSS λαμβάνει πλήρως υπόψη την πραγματική κατάσταση των γραμμών ηλεκτρικής ενέργειας και είναι κατάλληλος για διαφορετικά επίπεδα γραμμών μεταφοράς υψηλής τάσης.Η κάλυψη από πολυαιθυλένιο (PE) μπορεί να χρησιμοποιηθεί για γραμμές ηλεκτρικής ενέργειας 10 και 35 kVΓια ηλεκτρικές γραμμές 110 και 220 kV, το σημείο κρεμάσματος του οπτικού καλωδίου πρέπει να προσδιορίζεται με τον υπολογισμό της κατανομής της έντασης του ηλεκτρικού πεδίου και πρέπει να χρησιμοποιείται η εξωτερική κάλυψη.Την ίδια στιγμή, η δοσολογία της ινής αραμίδας και η τέλεια διαδικασία παρακράτησης σχεδιάζονται προσεκτικά για να ανταποκρίνονται στις απαιτήσεις εφαρμογής διαφορετικών διαστήσεων.
- Μικρή διάμετρος καλωδίου (προσαρμόζεται σε άσχημο κλίμα), ελαφρύ βάρος, μήκος 100 μέτρων, χαμηλό φορτίο στον πύργο.
- Μη-μεταλλική δομή, καλή μόνωση, ανθεκτική στον κεραυνό.
- Εξαιρετική τεχνολογία παραγωγής, ομοιόμορφη δύναμη για νήματα αραμίδας, με ανώτερη ευελιξία κατά την πίεση.
- Μπορεί να ανεγερθεί συνεχώς.
- Χρησιμοποιήστε περιβλήματα AT, βελτιωμένες επιδόσεις αντίστασης παρακολούθησης, ελαφρύ βάρος, μικρή διάμετρος καλωδίου, μειώστε την επίδραση του πάγου και του ανέμου και το φορτίο στον πύργο και το στήριγμα μειώνονται, με μεγάλο εύρος.
- Έχει εξαιρετικές αντοχές σε ελαστικότητα και θερμοκρασία.
| Καιρικές συνθήκες | Α | Β | Γ | D |
|---|---|---|---|---|
| Ταχύτητα ανέμου (m/s) | 25 | 35 | 10 | 10 |
| Παγωτό (m/s) | 0 | 0 | 5 | 10 |
| Επιπλέον φορτίο ((N/m) | 0.7 | 0.7 | 2.5 | 4.4 |
| Άρθρο | Γ.652 | Γ.655 | 50/125um | 62.5/125um |
|---|---|---|---|---|
| Αδυνάμωση @850nm | ≤ 3,0 dB/km | ≤ 3,2 dB/km | ||
| Αδυνάμωση @1300nm | ≤1,0 dB/km | ≤1,2 dB/km | ||
| Αδυνάμωση @1310nm | ≤ 0,36 dB/km | ≤ 0,40 dB/km | ||
| Αδυνάμωση @1550nm | ≤ 0,22 dB/km | ≤ 0,23 dB/km | ||
| Διάφρασμα ζώνης @850nm | ≥ 500MHZ.km | ≥200MHZ.km | ||
| Διάφρασμα ζώνης @1300nm | ≥ 1000MHZ.km | ≥ 600MHZ.km | ||
| Αριθμητικό άνοιγμα | 0.200±0.015NA | 0.275±0.015NA | ||
| μήκος κύματος διακοπής καλωδίου | ≤ 1260 mm | ≤ 1450 mm |
| Διάμετρος αναφοράς (mm) | Επικαιροποίηση | MAT(kN) | Περιοχή διατομής ελκυστικού στοιχείου (mm2) | Μοντέλο ελαστικότητας ((kN/mm2) | Συντελεστής θερμικής διαστολής ((10-6/K) |
|---|---|---|---|---|---|
| 11.8 | 10 | 4 | 4.6 | 7.6 | 1.8 |
| 12 | 15 | 6 | 7.6 | 8.3 | 1.5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12.6 | 24 | 10 | 13.8 | 10.8 | 1.2 |
| 12.8 | 30 | 12 | 14.3 | 11.8 | 1 |
| 13.1 | 36 | 15 | 18.4 | 13.6 | 0.9 |
| 13.5 | 45 | 18 | 22 | 16.4 | 0.6 |
| 13.8 | 53 | 22 | 26.4 | 18 | 0.3 |
| 14.4 | 60 | 26 | 32.2 | 19.1 | 0.1 |
| 14.6 | 70 | 28 | 33 | 19.6 | 0.1 |
| 14.8 | 85 | 34 | 40 | 20.1 | 0.1 |
| Βάρος (kg/km) | Α | Β | Γ | D | ΠΕ | ΑΤ |
|---|---|---|---|---|---|---|
| 117 | 160 | 100 | 140 | 100 | 117 | 124 |
| 121 | 230 | 150 | 200 | 150 | 121 | 129 |
| 126 | 300 | 200 | 290 | 200 | 126 | 134 |
| 133 | 370 | 250 | 350 | 250 | 133 | 141 |
| 138 | 420 | 280 | 400 | 280 | 138 | 145 |
| 145 | 480 | 320 | 460 | 320 | 145 | 153 |
| 155 | 570 | 380 | 550 | 380 | 155 | 163 |
| 163 | 670 | 460 | 650 | 460 | 163 | 171 |
| 177 | 750 | 530 | 750 | 510 | 177 | 186 |
| 182 | 800 | 560 | 800 | 560 | 182 | 191 |
| 195 | 880 | 650 | 880 | 650 | 195 | 204 |
