Εναέριο οπτικό καλώδιο εξωτερικού χώρου
Λεπτομέρειες:
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | TTI Fiber |
| Πιστοποίηση: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| Αριθμό μοντέλου: | Διαφημίσεις |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000 |
|---|---|
| Τιμή: | διαπραγματεύσιμα |

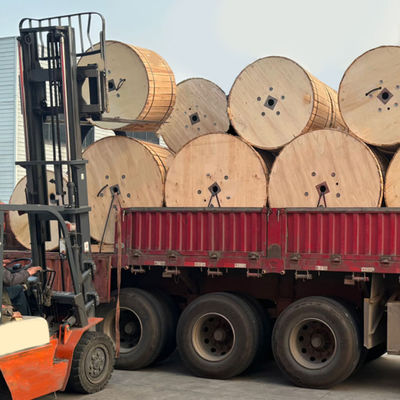

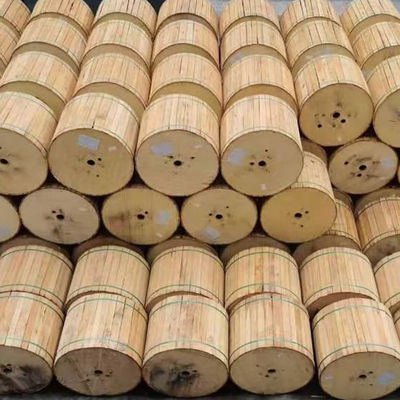

| Συσκευασία λεπτομέρειες: | Ξύλιμο τύμπανο |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/t |
| Δυνατότητα προσφοράς: | 1 χλμ/τύμπανο ή άλλα μήκη πακέτων προσαρμοσμένα |
|
Λεπτομερής ενημέρωση |
|||
| Χρώμα: | Μαύρο, συνήθως μαύρο χρώμα, μπλε ή άλλα, aqua, κίτρινο | Υλικό: | Διατίθεται κατόπιν αιτήματος του πελάτη, PVC |
|---|---|---|---|
| Τύπος ινών: | G652D, G657A2, μονή λειτουργία ή πολλαπλών λειτουργιών, G657, ίνα μονής λειτουργίας | Εφαρμογή: | FTTH, υπαίθρια, εναέρια, θωρακισμένα υπαίθρια καλώδιο οπτικών ινών, μετάδοση σήματος ήχου |
| Πιστοποίηση: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | Αριθμός αγωγών: | ≥ 10, 2, 6 |
| Τύπος: | Ομοαξονικό καλώδιο οπτικών ινών FTTH 24, Επαγγελματικά κατασκευής υποδοχής SMA οπτικών ινών, γυμνών | Όνομα προϊόντος: | καλώδιο εκτόξευσης οπτικών ινών, καλώδιο πτώσης FTTH, 2Core FTTH ενιαία λειτουργία Εσωτερική/εξωτερι |
| Αρίθμηση ινών: | 2 πυρήνας, 2/4/6/8/12 πυρήνας, 1-144 πυρήνας, 1 πυρήνες, 1/2/4 πυρήνα | Μήκος: | όπως απαιτείται, 1 χιλιόμετρα, 2 χιλιόμετρα ή άλλα απαιτεί |
| Μπουφάν: | LSZH, PVC, PE, TPU, PVC/LSZH | Θερμοκρασία λειτουργίας: | -55 ~ + 85 ° C, -20 ℃ έως 70 ℃, -40 ° C έως + 70 ° C |
| Πακέτο: | Πλαστική σακούλα, χαρτοκιβώτιο, 1 χλμ/ρολό | Θήκη: | MDPE/HDPE, Plenum, LSZH, PVC, ECT |
| Διάμετρος καλωδίου: | 0,25mm, 2,2 ± 0,07 | Μέλος δύναμης: | χάλυβα σύρμα, μεταλλικό σύρμα, FRP |
| Όνομα: | FTTH Drop Cable Outdoor Fiber Optical Cable, οπτικό Patchcord ινών | Ενισχυμένος μέλος: | FRP ή χάλυβα 0.4mm/0.45mm/0.5mm, 1 χάλυβα καλωδίου+ 2 FRP |
| Επισημαίνω: | armored fiber optic cable outdoor,aerial duct fiber optic cable,PE black armored optical cable |
||
Περιγραφή προϊόντων
GJYFJY GJYXFCH GYFXTY ADSS GYTS GYTA53 Οπτικό καλώδιο εξωτερικού χώρου Fiber Οπτικό καλώδιο εναέριο αγωγό υπόγειο PE Μαύρο θωρακισμένο οπτικό καλώδιο
Εξωτερικό καλώδιο οπτικών ινών FTTH ADSS 2 4 6 8 12 24 48 72 96 Core Span Aerial Fibre Optical Cable
Προδιαγραφές προϊόντος
Χρώμα: Μαύρο, Συνήθως Μαύρο Χρώμα, μπλε ή άλλα, Aqua, κίτρινο
Υλικό: Διαθέσιμο κατόπιν αιτήματος του πελάτη, PVC
Τύπος ίνας: G652D, G657A2, single mode ή multi mode, G657, Single Mode Fiber
Εφαρμογή: FTTH, ΕΞΩΤΕΡΙΚΟΥ ΧΩΡΟΥ, Εναέριο, θωρακισμένο εξωτερικό οπτικό καλώδιο, Μετάδοση ηχητικού σήματος
Πιστοποίηση: ISO9001, ROHS, CE, CE και ROHS, ISO9001/CE/ROHS
Αριθμός αγωγών: ≥ 10, 2, 6
Τύπος: Ομοαξονικό, FTTH 24 core optical fiber cable, professional manufactures Fiber optic sma connector, bare optical fiber, Single-Mode or Multi-Mode
Όνομα προϊόντος: fiber optic launch cable, ftth drop cable, 2core FTTH single mode indoor/outdoor fiber optic, armored 2 core field optical fiber cable assembly for field operation, 1 2 4 core fiber optic drop cable
Αριθμός ινών: 2 core, 2/4/6/8/12 Core, 1-144 Core, 1 cores, 1/2/4 Core
Μήκος: as your required, 1KM, 2KM or other requires
Υλικό μπουφάν: LSZH, PVC, PE, TPU, PVC/LSZH
Θερμοκρασία λειτουργίας: -55~+85°C, -20℃ to 70℃, -40°C to + 70°C
Συσκευασία: Πλαστική σακούλα, Χαρτοκιβώτιο, 1km/roll
Θήκη: MDPE/HDPE, PLENUM, LSZH, PVC, ect
Διάμετρος καλωδίου: 0.25MM, 2.2±0.07
Μέλος αντοχής: steel wire, Metallic wire, FRP
Όνομα: ftth drop cable Outdoor Fiber Optical Cable, fiber optic patchcord
Ενίσχυση μέλους: FRP or Steel 0.4mm/0.45mm/0.5mm, 1 steel wire+ 2 FRP
Περιγραφή προϊόντος
Η δομή του οπτικού καλωδίου ADSS υιοθετεί χαλαρή σωληνωτή στρωματοποιημένη δομή, η ίνα 250µm τοποθετείται σε έναν χαλαρό σωλήνα από υλικό υψηλού συντελεστή και ο χαλαρός σωλήνας γεμίζεται με αδιάβροχο υλικό. Ο χαλαρός σωλήνας (και το σχοινί πλήρωσης) στρίβεται γύρω από τον μη μεταλλικό κεντρικό ενισχυτικό πυρήνα (FRP) για να σχηματίσει έναν συμπαγή πυρήνα καλωδίου και το κενό του πυρήνα του καλωδίου γεμίζεται με αλοιφή που εμποδίζει το νερό. Ο πυρήνας του καλωδίου εξωθείται με εσωτερικό περίβλημα πολυαιθυλενίου (PE), στη συνέχεια στρίβεται με αραμίδη για ενίσχυση και τέλος εξωθείται με εξωτερικό περίβλημα πολυαιθυλενίου (PE) ή εξωτερικό περίβλημα AT.
Ο σχεδιασμός του οπτικού καλωδίου ADSS λαμβάνει πλήρως υπόψη την πραγματική κατάσταση των γραμμών ρεύματος και είναι κατάλληλο για διαφορετικά επίπεδα γραμμών μεταφοράς υψηλής τάσης. Το περίβλημα πολυαιθυλενίου (PE) μπορεί να χρησιμοποιηθεί για γραμμές ρεύματος 10kV και 35kV. Για γραμμές ρεύματος 110kV και 220kV, το σημείο ανάρτησης του οπτικού καλωδίου πρέπει να καθορίζεται υπολογίζοντας την κατανομή της έντασης του ηλεκτρικού πεδίου και πρέπει να χρησιμοποιείται το εξωτερικό περίβλημα at. Ταυτόχρονα, η δοσολογία της ίνας αραμιδίου και η τέλεια διαδικασία συστροφής έχουν σχεδιαστεί προσεκτικά για να πληρούν τις απαιτήσεις εφαρμογής διαφορετικών ανοιγμάτων.
Χαρακτηριστικά
- Μικρή διάμετρος καλωδίου (προσαρμογή για κακό κλίμα), μικρό βάρος, άνοιγμα 100m, χαμηλό συνδεδεμένο φορτίο στον πύργο.
- Μη μεταλλική δομή, καλή μόνωση, αντι-κεραυνός.
- Λεπτή τεχνολογία παραγωγής, ομοιόμορφη δύναμη για νήματα αραμιδίου, με ανώτερη ευελιξία τάσης.
Χαρακτηριστικά
Μπορεί να ανεγερθεί συνεχώς. Διάρκεια ζωής άνω των 30 ετών.
Χρησιμοποιήστε το περίβλημα AT, βελτιωμένη απόδοση αντίστασης στην παρακολούθηση, μικρό βάρος, μικρή διάμετρος καλωδίου, μειώστε την επίδραση του πάγου και του ανέμου και το φορτίο στον πύργο και τη στήριξη μειώνεται, με μεγάλο άνοιγμα.
Έχει εξαιρετικές ιδιότητες εφελκυσμού και χαρακτηριστικά θερμοκρασίας.
Προσαρμογή στις μετεωρολογικές συνθήκες
| Καιρικές συνθήκες | A | B | C | D |
|---|---|---|---|---|
| Ταχύτητα ανέμου(m/s) | 25 | 35 | 10 | 10 |
| Πάγος(m/s) | 0 | 0 | 5 | 10 |
| Επιπλέον φορτίο(N/m) | 0.7 | 0.7 | 2.5 | 4.4 |
Οπτικά χαρακτηριστικά
| Στοιχείο | G.652 | G.655 | 50/125um | 62.5/125um |
|---|---|---|---|---|
| Εξασθένηση @850nm | ≤3.0dB/km | ≤3.2dB/km | ||
| Εξασθένηση @1300nm | ≤1.0dB/km | ≤1.2dB/km | ||
| Εξασθένηση @1310nm | ≤0.36dB/km | ≤0.40dB/km | ||
| Εξασθένηση @1550nm | ≤0.22dB/km | ≤0.23dB/km | ||
| Εύρος ζώνης @850nm | ≥500MHZ.km | ≥200MHZ.km | ||
| Εύρος ζώνης @1300nm | ≥1000MHZ.km | ≥600MHZ.km | ||
| Αριθμητικό άνοιγμα | 0.200±0.015NA | 0.275±0.015NA | ||
| Μήκος κύματος αποκοπής καλωδίου | ≤1260mm | ≤1450mm |
Δομικές παράμετροι
| Διάμετρος αναφοράς(mm) | RTS (kN) | MAT(kN) | Επιφάνεια διατομής εφελκυστικού στοιχείου(mm²) | Συντελεστής ελαστικότητας(kN/mm²) | Συντελεστής θερμικής διαστολής(10-6/K) |
|---|---|---|---|---|---|
| 11.8 | 10 | 4 | 4.6 | 7.6 | 1.8 |
| 12 | 15 | 6 | 7.6 | 8.3 | 1.5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12.6 | 24 | 10 | 13.8 | 10.8 | 1.2 |
| 12.8 | 30 | 12 | 14.3 | 11.8 | 1 |
| 13.1 | 36 | 15 | 18.4 | 13.6 | 0.9 |
| 13.5 | 45 | 18 | 22 | 16.4 | 0.6 |
| 13.8 | 53 | 22 | 26.4 | 18 | 0.3 |
| 14.4 | 60 | 26 | 32.2 | 19.1 | 0.1 |
| 14.6 | 70 | 28 | 33 | 19.6 | 0.1 |
| 14.8 | 85 | 34 | 40 | 20.1 | 0.1 |
Προσαρμοστικότητα ανοίγματος
| Άνοιγμα(m) Προσαρμογή στις μετεωρολογικές συνθήκες | Βάρος (kg/km) |
|---|---|
| A: 160, B: 100, C: 140, D: 100 | PE: 117, AT: 124 |
| A: 230, B: 150, C: 200, D: 150 | PE: 121, AT: 129 |
| A: 300, B: 200, C: 290, D: 200 | PE: 126, AT: 134 |
| A: 370, B: 250, C: 350, D: 250 | PE: 133, AT: 141 |
| A: 420, B: 280, C: 400, D: 280 | PE: 138, AT: 145 |
| A: 480, B: 320, C: 460, D: 320 | PE: 145, AT: 153 |
| A: 570, B: 380, C: 550, D: 380 | PE: 155, AT: 163 |
| A: 670, B: 460, C: 650, D: 460 | PE: 163, AT: 171 |
| A: 750, B: 530, C: 750, D: 510 | PE: 177, AT: 186 |
| A: 800, B: 560, C: 800, D: 560 | PE: 182, AT: 191 |
| A: 880, B: 650, C: 880, D: 650 | PE: 195, AT: 204 |
