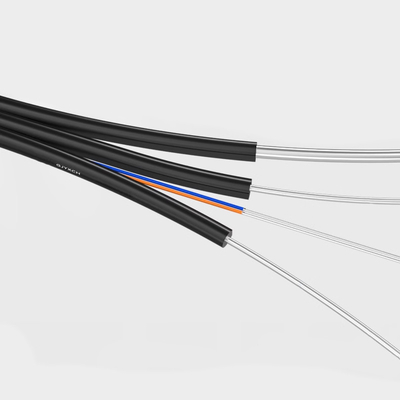

Εξωτερικό εναέριο καλώδιο GJYXCH Drop LZSH Single Mode 1 2 4 Core G652D G657A1 G657A2 FTTH Fiber Drop Optic Cable
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TTI Fiber |
| Πιστοποίηση: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| Αριθμό μοντέλου: | GJYXCH Καλώδιο πτώσης οπτικών ινών |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000 |
|---|---|
| Τιμή: | διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Τυποποιημένη συσκευασία (Surport OEM/ODM) |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | Δ/Α, Δ/Π, Τ/Τ... |
| Δυνατότητα προσφοράς: | 100000 μέτρα |
|
Λεπτομερής ενημέρωση |
|||
| Ονομασία προϊόντος: | GJYXCH Διάταξη καλωδίου οπτικών ινών | Εφαρμογή: | Διάταξη για την κατασκευή καλωδίων |
|---|---|---|---|
| Χρώμα: | Μαύρο | Υλικό: | LSZH PE |
| Τύπος ινών: | G652D G657A1 G657A2 | Πιστοποίηση: | ROHS,CE,ISO14001,ISO9001 |
| Χρήση: | FTTX | Διάρκεια: | Customizted |
| Έλεγχος ποιότητας: | 100% δοκιμή πριν από την αποστολή | Πακέτο: | Ξύλινος κριός |
| Επισημαίνω: | LZSH Δοχτυλό οπτικής ινών,Καλώδιο FTTH οπτικών ινών |
||
Περιγραφή προϊόντων
GJYXCH Καλώδιο πτώσης LZSH Μονάδα 1 2 4 Κέντρο G652D G657A1 G657A2 Εξωτερικό εναέριο FTTH Καλώδιο οπτικής ινών πτώσης

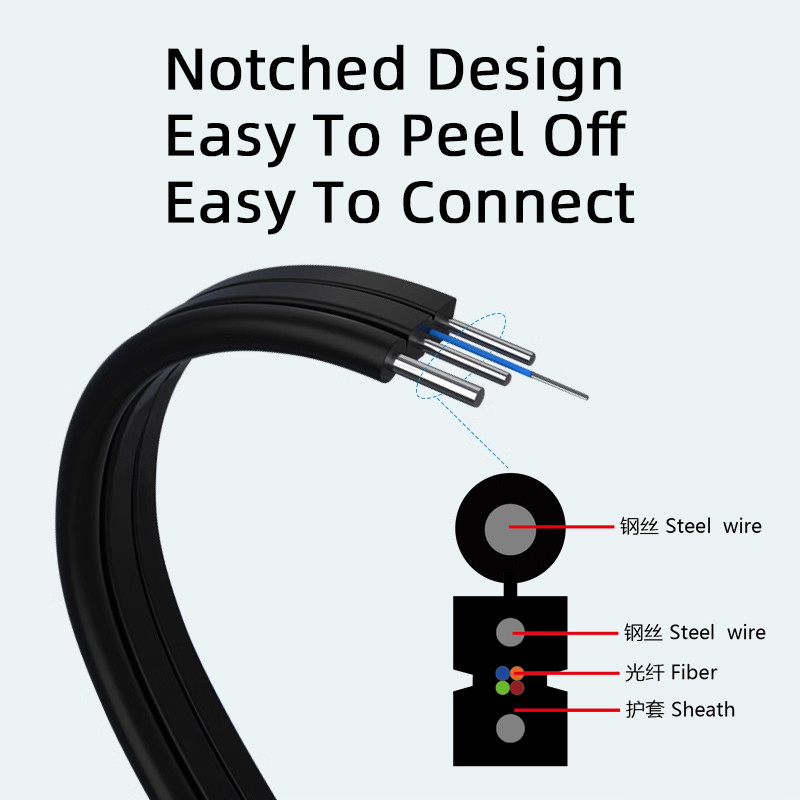

GJYXCH πτώσηΣχεδόνΔιάγραμμα διατομής κατασκευής
|
Άρθρα |
Προδιαγραφές |
|
|
Αριθμός ινών |
1/2/4F |
|
|
Φυτικές ίνες |
Εξωτερική διάμετρος ((± 5μm) |
250 |
|
Εξωτερική κάλυψη |
Αυτοεφοδιαστικό στοιχείο |
10,0 mm Χάλυβα σύρμα |
|
Ελκυστικό στοιχείο |
2*0,4 mm Σιδηρά νήματα από χάλυβα |
|
|
Υλικό κάλυψης |
LSZH |
|
|
Χρώμα |
Μαύρο |
|
|
Εξωτερική διάμετρος |
5.1 ((±0.2) *2.0 ((±0.1) mm |
|
|
Βάρος καλωδίου ((kg/km) |
22 |
|
|
|
Μονότροπος |
Μονότροπος |
Μονότροπος |
|
|
Τύπος ινών |
G652D |
G657Α1 |
G657A2 |
|
|
|
(1310/1550nm) |
(1310/1550nm) |
(1310/1550nm) |
|
|
Αδυνάμωση |
Τυπικό |
0.36/0.22 |
0.36/0.22 |
0.36/0.22 |
|
Μέγιστο |
0.5/0.4 |
0.5/0.4 |
0.5/0.4 |
|
|
Στρώση μηδενικής διασποράς |
≤ 0,091 ps/km·nm2 |
≤ 0,092 ps/km·nm2 |
≤ 0,092 ps/km·nm2 |
|
|
Διασκορπισμός ((1285~1340nm) |
-3,5 ∙ 3,5 σπ/n·km |
-3,5 ∙ 3,5 σπ/n·km |
-3,5 ∙ 3,5 σπ/n·km |
|
|
Διάμετρος πεδίου λειτουργίας ((@1300nm) |
90,3±0,4 μm |
80,8±0,4 μm |
80,8±0,4 μm |
|
|
Καλώδιο με μήκος κύματος διακοπής ((nm) |
≤ 1260 nm |
≤ 1260 nm |
≤ 1260 nm |
|
|
Ελάχιστη ακτίνα κάμπωσης (mm) |
16 χιλιοστά |
10 χιλιοστά |
7.5 mm |
|
|
Διάμετρος επικάλυψης (μm) |
125±1.0 |
125±1.0 |
125±1.0 |
|
Μηχανικές και περιβαλλοντικές επιδόσεις του καλωδίου
|
Μηχανικές ιδιότητες |
Εγκατάσταση |
Λειτουργία |
|
Δυνατότητα τράβηξης |
300N |
600N |
|
Ράδιο καμπύλης |
15 χιλιοστά |
30 χιλιοστά |
|
Αντίσταση συντριβής |
2000N/100mm |
|
|
Οι μηχανικές ιδιότητες άλλων οπτικών ινών και τα καλώδια πρέπει να πληρούν τα διεθνή πρότυπα της IEC 60794. |
||
Ράδιο κάμψης καλωδίου οπτικών ινών
|
Θερμοκρασία μεταφοράς |
-20°C~+60°C |
|
Θέρμανση αποθήκευσης |
-20°C~+60°C |
|
Θέρμανση εγκατάστασης |
-20°C~+60°C |
|
Θερμοκρασία λειτουργίας |
-20°C~+60°C |
