Υφασματικό καλώδιο 12core 24core 48core SM G652D Εξωτερική διάμετρος 7,0mm χάλυβα καλώδιο PE μαύρο καλώδιο ινών
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TTI |
| Πιστοποίηση: | CE, ROHS |
| Αριθμό μοντέλου: | Δικτυακό δίκτυο GYXTW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | Διαπραγματεύσιμα |
|---|---|
| Τιμή: | διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Τυποποιημένη συσκευασία (Surport OEM/ODM) |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | D/A, D/P, T/T, , , |
| Δυνατότητα προσφοράς: | 10000 κομμάτια |
|
Λεπτομερής ενημέρωση |
|||
| Ονομασία του προϊόντος: | Οπτικό καλώδιο ινών GYXTW | Εφαρμογή: | Αεροπορική, άμεσα θαμμένη, αγωγός |
|---|---|---|---|
| Χρώμα: | Μαύρο | Υλικό: | ΠΕ |
| Τύπος ινών: | G652D | Αριθμός ινών: | 2-24 πυρήνες |
| Διάστημα κύματος: | 1310nm ή 1550nm | Μέλος της δύναμης: | Ατσάλινο σύρμα |
| Χρήση: | FTTX | Διάρκεια: | Customizted |
| Έλεγχος ποιότητας: | 100% δοκιμή πριν από την αποστολή | Πακέτο: | Ξύλινος κριός |
| Επισημαίνω: | 70,0 mm Διάταξη οπτικών ινών,24Core καλώδιο οπτικών ινών |
||
Περιγραφή προϊόντων
Υφασματικό καλώδιο 12core 24core 48core SM G652D Εξωτερική διάμετρος 7,0mm χάλυβα καλώδιο PE μαύρο καλώδιο ινών
1Προδιαγραφές:

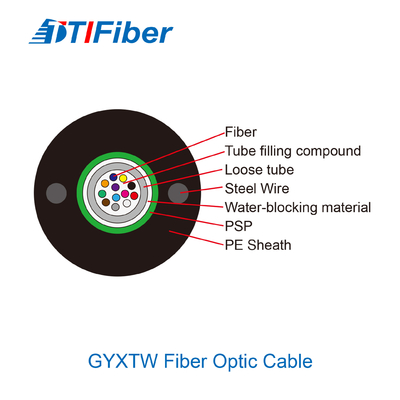

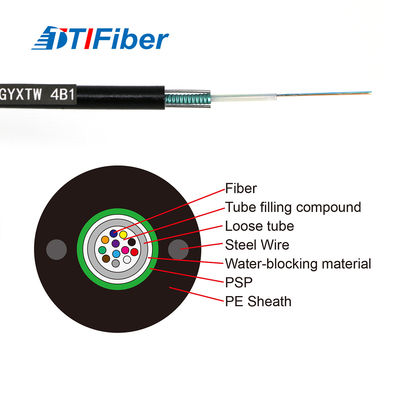

Οι ίνες, 250μm, τοποθετούνται σε ένα χαλαρό σωλήνα από πλαστικό υψηλού μοδίου.
Οι σωλήνες είναι γεμάτοι με μια ανθεκτική στο νερό ένωση πλήρωσης.
Ο σωλήνας τυλίγεται με ένα στρώμα κυματοειδούς ταινίας χάλυβα κατά μήκος.
το καλώδιο διατηρείται συμπαγές.
Δύο παράλληλα καλώδια από χάλυβα τοποθετούνται στις δύο πλευρές της χαλυβουργικής ταινίας.
Το καλώδιο συμπληρώνεται με περιστροφή PE.
| Άρθρα | Προδιαγραφές | |
| Αριθμός ινών | 2 έως 24 | |
| Χρωματισμένες ίνες επίχρισμα | Διάσταση | 250μm±15μm |
| Χρώμα | Μπλε, πορτοκαλί, πράσινο, καφέ, γκρι, άσπρο | |
| Ελεύθερος σωλήνας | Διάσταση | 20,10 mm±0,05 mm |
| Υλικό | PBT | |
| Χρώμα | Φυσικό | |
| Μέλος της Δύναμης | Διάμετρος | 10,0 mm |
| Υλικό | Χάλυβας | |
| Εξωτερικό μπουφάν | Διάσταση | 80,0 mm±0,1 mm |
| Υλικό | ΠΕ | |
| Χρώμα | Μαύρο | |
2Χαρακτηριστικό:
Καλές μηχανικές και θερμοκρασιακές επιδόσεις
Υψηλής αντοχής χαλαρός σωλήνας ανθεκτικός στην υδρόλυση
Ειδική ένωση πλήρωσης σωλήνων εξασφαλίζουν μια κρίσιμη προστασία των ινών
Αντίσταση σε συντριβή και ευελιξία
PSP βελτιώνοντας την αντοχή σε υγρασία
Δύο παράλληλα ατσάλινα σύρματα εξασφαλίζουν την αντοχή στην έλξη
Μικρή διάμετρος, ελαφρύ βάρος και φιλική εγκατάσταση
Αποθήκευση / θερμοκρασία λειτουργίας: -40°C~+70°C
3Εφαρμογή:
- Περιοχή συχνών κεραυνών και αντιηλεκτρικό πεδίο: Το μετρό, η σήραγγα
- Επικοινωνία μεγάλων αποστάσεων: Τοπικό κύριο δίκτυο και δίκτυο χρηστών
- Δόρυ και άμεση εντατική εφαρμογή
- Κακό περιβάλλον
| Άρθρα | Προδιαγραφές | |
| Αριθμός ινών | 2 έως 24 | |
| Χρωματισμένες ίνες επίχρισμα | Διάσταση | 250μm±15μm |
| Χρώμα | Μπλε, πορτοκαλί, πράσινο, καφέ, γκρι, άσπρο | |
| Ελεύθερος σωλήνας | Διάσταση | 20,10 mm±0,05 mm |
| Υλικό | PBT | |
| Χρώμα | Φυσικό | |
| Μέλος της Δύναμης | Διάμετρος | 10,0 mm |
| Υλικό | Χάλυβας | |
| Εξωτερικό μπουφάν | Διάσταση | 80,0 mm±0,1 mm |
| Υλικό | ΠΕ | |
| Χρώμα | Μαύρο | |
Μηχανικά και περιβαλλοντικά χαρακτηριστικά
| Άρθρα | Ενωθείτε. | Προδιαγραφές |
| Τεταγμός (μακροπρόθεσμος) | N | 600 |
| Εντάσεις (Σύντομη) | N | 1500 |
| Σπασμός (μακροπρόθεσμος) | N/10cm | 300 |
| Σπασμός (Σύντομη) | N/10cm | 1000 |
| Ελάχιστη ακτίνα κάμψης (δυναμική) | χμ | 20D |
| Ελάχιστη ακτίνα κάμψης (στατική) | χμ | 10D |
| Θέρμανση εγκατάστασης | °C | -20~+60 |
| Θερμοκρασία λειτουργίας | °C | -40~+70 |
| Θέρμανση αποθήκευσης | °C | -40~+70 |
Τεχνική παράμετρος
| Αριθμός ινών | Διάμετρος καλωδίου (mm) | Βάρος καλωδίου (kg/km) |
Δυνατότητα τράβηξης Μακρύ/Κοντό Χρονοδιάγραμμα (N) |
Αντοχή σε συντριβή Μακρύ/Κοντό Χρονοδιάγραμμα (N/100mm) |
Κλίση Ακτίνα Στατική/Δυναμική (μμ) |
| 2 ~ 12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14 ~ 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| Χαρακτηριστικά μετάδοσης | |||||
| Γ.652 | Γ.655 | 50/125μm | 620,5/125 μm | ||
|
Μέγιστη εξασθένιση (dB/km) (+20°C) |
850 nm | 3.0 | 3.3 | ||
| 1300 nm | 1.0 | 1.0 | |||
| 1310 nm | 0.36 | 0.4 | |||
| 1550 nm | 0.24 | 0.23 | |||
| μήκος κύματος διακοπής καλωδίου (nm) | ≤ 1260 | ≤1450 |
|
||

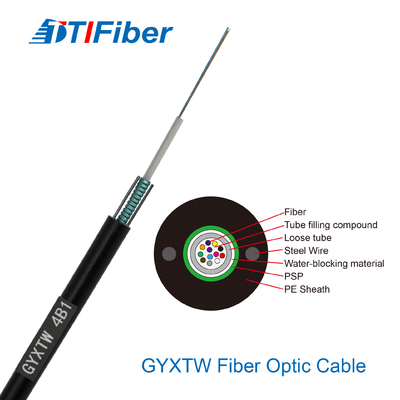

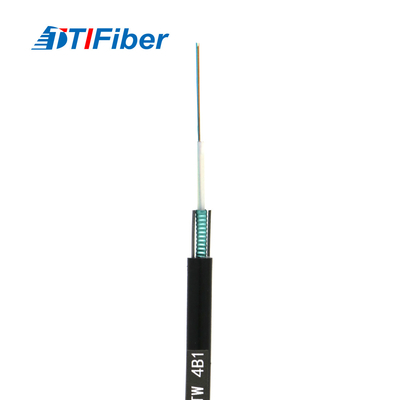

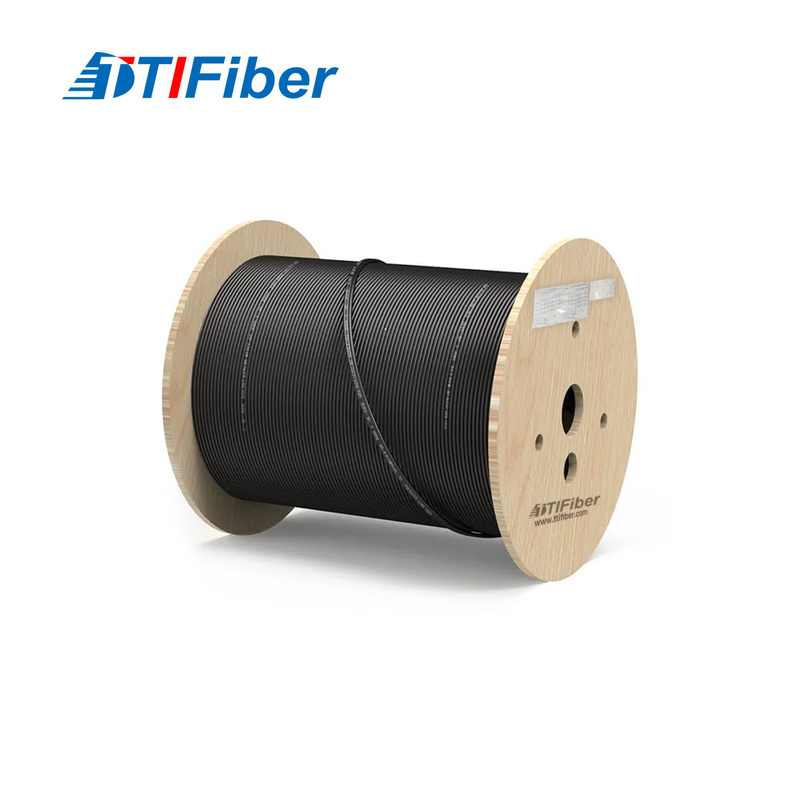

4Εικόνα προϊόντος:
