Αεροδιαστημικό ADSS G652D G657A1 G657A2 1 12 24 48 96 144 μονοδιάστατα εξωτερικά καλώδια οπτικών ινών
Λεπτομέρειες:
| Place of Origin: | China |
| Μάρκα: | TTIFIBER |
| Πιστοποίηση: | ISO, CE |
| Model Number: | ADSS |
Πληρωμής & Αποστολής Όροι:
| Minimum Order Quantity: | Negotiable |
|---|---|
| Τιμή: | διαπραγματεύσιμα |
| Packaging Details: | Wooden Drum |
| Delivery Time: | 5-8 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1KM/Drum or Other Package Lengths Customized |
|
Λεπτομερής ενημέρωση |
|||
| Color: | Black, Usually Black Color, blue or others, Aqua, yellow | Material: | Available upon customer's request, PVC |
|---|---|---|---|
| Fiber type: | G652D, G657A2, single mode or multi mode, G657, Single Mode Fiber | Application: | FTTH, OUTDOOR, Aerial, armored outdoor optic fiber cable, Audio signal Transmission |
| Πιστοποίηση: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | Number of conductors: | ≥ 10, 2, 6 |
| Type: | Coaxial, FTTH 24 core optical fiber cable, professional manufactures Fiber optic sma connector, bare optical fiber, Single-Mode or Multi-Mode | Product name: | fiber optic launch cable, ftth drop cable, 2core FTTH single mode indoor/outdoor fiber optic, armored 2 core field optical fiber cable assembly for field operation, 1 2 4 core fiber optic drop cable |
| Fiber count: | 2 core, 2/4/6/8/12 Core, 1-144 Core, 1 cores, 1/2/4 Core | Length: | as your required, 1KM, 2KM or other requires |
| Jacket material: | LSZH, PVC, PE, TPU, PVC/LSZH | Operating temperature: | -55~+85°C, -20℃ to 70℃, -40°C to + 70°C |
| Package: | Plastic Bag, Carton, 1km/roll | Sheath: | MDPE/HDPE, PLENUM, LSZH, PVC, ect |
| Cable diameter: | 0.25MM, 2.2±0.07 | Strength member: | steel wire, Metallic wire, FRP |
| Name: | ftth drop cable Outdoor Fiber Optical Cable, fiber optic patchcord | Strengthen member: | FRP or Steel 0.4mm/0.45mm/0.5mm, 1 steel wire+ 2 FRP |
Περιγραφή προϊόντων
ΠΟΛΛΗΔΙΕΛΕΚΤΡΙΚΟ ΑΥΤΟΥΣΥΡΓΗΣΤΟΥ ΚΑΜΒΕΛΟ ΔΙΑΛΕΞΤΡΙΚΟΥ
Αεροδιαστημικό ADSS G652D G657A1 G657A2 1 12 24 48 96 144 μονοδιάστατα εξωτερικά καλώδια οπτικών ινών

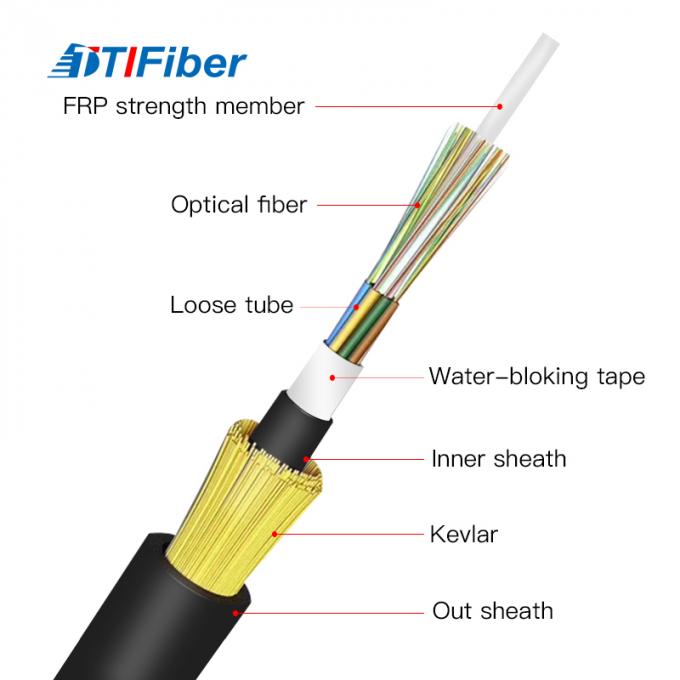

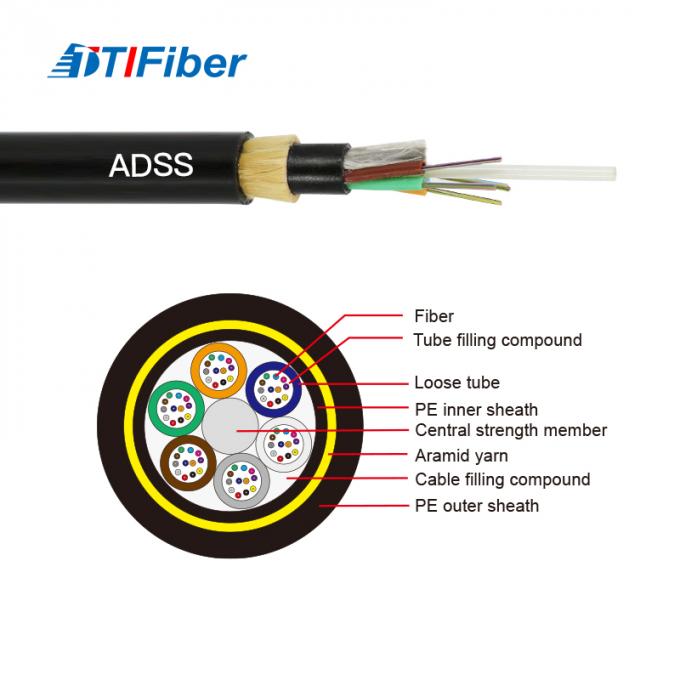

Η δομή του καλωδίου οπτικών ινών ADSS υιοθετεί χαλαρή στρώση σωλήνων με δομή ράβδου, η ίνες 250μm τοποθετούνται
Το υδρομυλικό υλικό που χρησιμοποιείται για την κατασκευή του εν λόγω σωλήνα είναι το υδρομυλικό υλικό που περιέχεται σε ένα χαλαρό σωλήνα που είναι κατασκευασμένο από υλικό υψηλού εύρους και το χαλαρό σωλήνα είναι γεμάτο με υδροστερό
το χαλαρό σωλήνα (και το σχοινί πλήρωσης) περιστρέφεται γύρω από τον μη μεταλλικό κεντρικό ενισχυτικό πυρήνα (FRP) για να σχηματιστεί ένα συμπαγές
Ο πυρήνας του καλωδίου εκχυλίζεται με
Εσωτερική κάλυψη από πολυαιθυλένιο (PE), κατόπιν στρεβλωμένη με αραμίδιο για ενίσχυση και τελικά εκχυλισμένη με πολυαιθυλένιο
Ο σχεδιασμός του οπτικού καλωδίου ADSS λαμβάνει πλήρως υπόψη την πραγματική κατάσταση της αγοράς.
Η περιστροφή από πολυαιθυλένιο (PE) μπορεί να
Για τις γραμμές ηλεκτρικής ενέργειας 110 και 220 kV, το σημείο κρεμασμού του οπτικού καλωδίου
πρέπει να προσδιορίζεται με τον υπολογισμό της κατανομής της έντασης του ηλεκτρικού πεδίου και το εξωτερικό περίβλημα πρέπει να είναι
Ταυτόχρονα, η δοσολογία της ινών αραμίδας και η τέλεια διαδικασία παρακράτησης έχουν σχεδιαστεί προσεκτικά για να
να ανταποκρίνονται στις απαιτήσεις εφαρμογής διαφορετικών διαστάσεων.
Το υδρομυλικό υλικό που χρησιμοποιείται για την κατασκευή του εν λόγω σωλήνα είναι το υδρομυλικό υλικό που περιέχεται σε ένα χαλαρό σωλήνα που είναι κατασκευασμένο από υλικό υψηλού εύρους και το χαλαρό σωλήνα είναι γεμάτο με υδροστερό
το χαλαρό σωλήνα (και το σχοινί πλήρωσης) περιστρέφεται γύρω από τον μη μεταλλικό κεντρικό ενισχυτικό πυρήνα (FRP) για να σχηματιστεί ένα συμπαγές
Ο πυρήνας του καλωδίου εκχυλίζεται με
Εσωτερική κάλυψη από πολυαιθυλένιο (PE), κατόπιν στρεβλωμένη με αραμίδιο για ενίσχυση και τελικά εκχυλισμένη με πολυαιθυλένιο
Ο σχεδιασμός του οπτικού καλωδίου ADSS λαμβάνει πλήρως υπόψη την πραγματική κατάσταση της αγοράς.
Η περιστροφή από πολυαιθυλένιο (PE) μπορεί να
Για τις γραμμές ηλεκτρικής ενέργειας 110 και 220 kV, το σημείο κρεμασμού του οπτικού καλωδίου
πρέπει να προσδιορίζεται με τον υπολογισμό της κατανομής της έντασης του ηλεκτρικού πεδίου και το εξωτερικό περίβλημα πρέπει να είναι
Ταυτόχρονα, η δοσολογία της ινών αραμίδας και η τέλεια διαδικασία παρακράτησης έχουν σχεδιαστεί προσεκτικά για να
να ανταποκρίνονται στις απαιτήσεις εφαρμογής διαφορετικών διαστάσεων.
Χαρακτηριστικά:
1Μικρή διάμετρος καλωδίου, ελαφρύ βάρος, μήκος 100 μέτρων, χαμηλό φορτίο στον πύργο.
2Μη-μεταλλική δομή, καλή μόνωση, ανθεκτική στην βροντή.
3Τεχνολογία παραγωγής, ίση δύναμη για νήματα αραμίδας, με ανώτερη ευελιξία κατά την πίεση.
2Μη-μεταλλική δομή, καλή μόνωση, ανθεκτική στην βροντή.
3Τεχνολογία παραγωγής, ίση δύναμη για νήματα αραμίδας, με ανώτερη ευελιξία κατά την πίεση.
Χαρακτηριστικό:
● Μπορεί να ανεγερθεί συνεχώς.
● Χρησιμοποιήστε περιστροφή AT, βελτιωμένη απόδοση αντίστασης ιχνηλασίας, ελαφρύ βάρος, μικρή διάμετρος καλωδίου, μειώστε την επίδραση
Ο πύργος και η στήριξη μειώνονται, με μεγάλο εύρος.
● Έχει εξαιρετικές ιδιότητες ελαστικότητας και θερμοκρασίας.
● Χρησιμοποιήστε περιστροφή AT, βελτιωμένη απόδοση αντίστασης ιχνηλασίας, ελαφρύ βάρος, μικρή διάμετρος καλωδίου, μειώστε την επίδραση
Ο πύργος και η στήριξη μειώνονται, με μεγάλο εύρος.
● Έχει εξαιρετικές ιδιότητες ελαστικότητας και θερμοκρασίας.
Προσαρμοστείτε στις Μετεωρολογικές Συνθήκες
|
Καιρικές συνθήκες
|
Α
|
Β
|
Γ
|
D
|
|
Ταχύτητα ανέμου (m/s)
|
25
|
35
|
10
|
10
|
|
Παγωτό (m/s)
|
0
|
0
|
5
|
10
|
|
Επιπλέον φορτίο ((N/m)
|
0.7
|
0.7
|
2.5
|
4.4
|
Οπτικά χαρακτηριστικά
|
Άρθρο
|
Γ.652
|
Γ.655
|
50/125um
|
62.5/125um
|
|
|
Αδυνάμωση |
@850nm
|
|
|
≤ 3,0 dB/km
|
≤ 3,2 dB/km
|
|
@1300nm
|
|
|
≤1,0 dB/km
|
≤1,2 dB/km
|
|
|
@1310nm
|
≤ 0,36 dB/km
|
≤ 0,40 dB/km
|
|
|
|
|
@1550nm
|
≤ 0,22 dB/km
|
≤ 0,23 dB/km
|
|
|
|
|
Διάφραση ζώνης
|
@850nm
|
|
|
≥ 500MHZ.km
|
≥200MHZ.km
|
|
@1300nm
|
|
|
≥ 1000MHZ.km
|
≥ 600MHZ.km
|
|
|
Αριθμητικό άνοιγμα
|
|
|
0.200±0.015NA
|
0.275±0.015NA
|
|
|
μήκος κύματος διακοπής καλωδίου
|
≤ 1260 mm
|
≤ 1450 mm
|
|
|
|
Διαρθρωτικές παραμέτρους
|
Διάμετρος αναφοράς (mm)
|
Επικαιροποίηση
|
MAT(kN)
|
Περιοχή διατομής ελκυστικού στοιχείου (mm2)
|
Μοντέλο ελαστικότητας ((kN/mm2)
|
Συντελεστής θερμικής διαστολής ((10-6/K)
|
|
11.8
|
10
|
4
|
4.6
|
7.6
|
1.8
|
|
12
|
15
|
6
|
7.6
|
8.3
|
1.5
|
|
12.3
|
20
|
8
|
10.35
|
9.45
|
1.3
|
|
12.6
|
24
|
10
|
13.8
|
10.8
|
1.2
|
|
12.8
|
30
|
12
|
14.3
|
11.8
|
1
|
|
13.1
|
36
|
15
|
18.4
|
13.6
|
0.9
|
|
13.5
|
45
|
18
|
22
|
16.4
|
0.6
|
|
13.8
|
53
|
22
|
26.4
|
18
|
0.3
|
|
14.4
|
60
|
26
|
32.2
|
19.1
|
0.1
|
|
14.6
|
70
|
28
|
33
|
19.6
|
0.1
|
|
14.8
|
85
|
34
|
40
|
20.1
|
0.1
|
|
Διάρκεια (m) Προσαρμογή στις μετεωρολογικές συνθήκες
|
Βάρος (kg/km)
|
||||
|
Α
|
Β
|
Γ
|
D
|
ΠΕ
|
ΑΤ
|
|
160
|
100
|
140
|
100
|
117
|
124
|
|
230
|
150
|
200
|
150
|
121
|
129
|
|
300
|
200
|
290
|
200
|
126
|
134
|
|
370
|
250
|
350
|
250
|
133
|
141
|
|
420
|
280
|
400
|
280
|
138
|
145
|
|
480
|
320
|
460
|
320
|
145
|
153
|
|
570
|
380
|
550
|
380
|
155
|
163
|
|
670
|
460
|
650
|
460
|
163
|
171
|
|
750
|
530
|
750
|
510
|
177
|
186
|
|
800
|
560
|
800
|
560
|
182
|
191
|
|
880
|
650
|
880
|
650
|
195
|
204
|
